Univerzálny rádiový kábel pre autorádiá Carmedia24 – 16 pin na voľné vodiče

Tento univerzálny kábel pre autorádio sa používa na manuálne zapojenie Android autorádií Carmedia24.sk v autách, kde nie je dostupný hotový plug & play kábel.

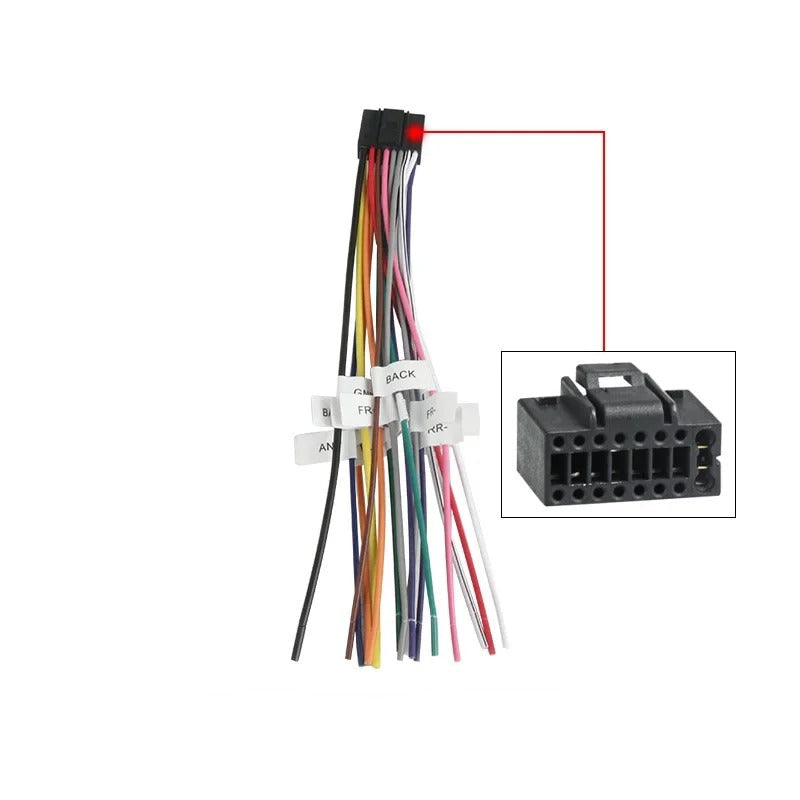

Kábel má 16-pinový konektor na jednej strane, ktorý sa pripája k rádiu, a voľné vodiče na druhej strane, takže zapojenie možno prispôsobiť originálnej kabeláži vozidla.

Na manuálnu inštaláciu

Kábel je vhodný pre špeciálne inštalácie, staršie autá, prestavby alebo vozidlá s kabelážou, kde štandardný ISO alebo Quadlock adaptér nepasuje.

Vodiče a funkcie

• BATT: Trvalé napájanie 12V
• ACC: Napájanie po zapnutí zapaľovania
• GND: Kostra / zem
• ILL: Osvetlenie / stmievanie
• BACK: Signál spiatočky
• ANT: Anténa / remote napájanie
• KEY1 / KEY2: Ovládanie na volante
• FL / FR / RL / RR: Výstupy pre reproduktory vpredu a vzadu

Kompatibilita

Kábel je kompatibilný s Android autorádiami Carmedia24.sk so 16-pinovým napájacím a reproduktorovým konektorom.

Dôležité pred montážou

Tento kábel nie je plug & play. Vyžaduje manuálne zapojenie a správnu identifikáciu vodičov vo vozidle. Pred inštaláciou odporúčame použiť multimeter a oboznámiť sa so schémou kabeláže vozidla.
